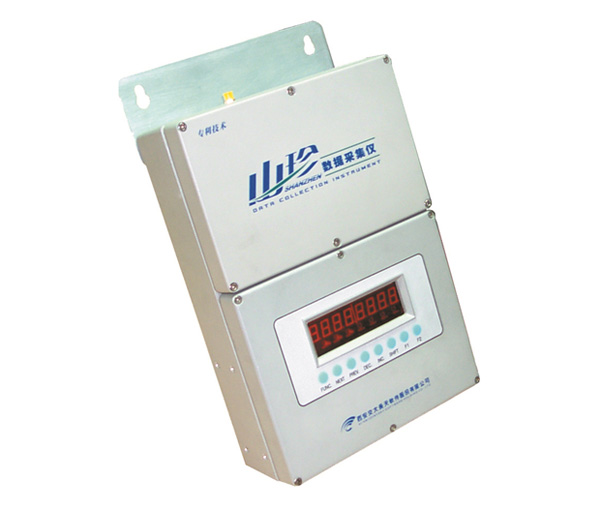

山珍II 型数据采集仪
山珍II 型数据采集仪

    山珍II 型数据采集仪是我公司为满足环保行业特殊需求定制开发的一款高性能数据采集传输设备。产品采用三星(Samsung)公司的ARM11处理器,嵌入式Linux操作系统,图形化界面和实时数据库,符合HJ/T212-2005《污染源在线自动监测(监控)系统数据传输标准》和HJ477-2009《污染源在线自动监控(监测)数据采集传输仪技术要求》。实现了对一次仪表的实时动态监控,实时显示检测仪表的检测值以及设备状态,并通过模拟信号接口、数字信号接口、开关量接口与流量计、COD、PH仪、氨氮、烟气测量仪、污染治理设施等多种仪器连接,使得对一次仪表监控,更加方便,可靠,快捷。
    数采仪的数据通过GPRS无线网络或者以太网有线网络将数据传输到环保监控平台,从而实现数据的远程传输,远程监控和设备反控。设备配有4.3’的真彩TFT液晶显示屏,采用图形化界面,直观准确的显示检测值,设备状态,设备参数和历史数据等,采用触摸屏输入,方便用户输入参数,为未来的环保执行提供强力的技术支持。

山珍II 型数据采集仪的特点:
1、全智能。无人职守自动工作。实现对下端仪器的反控。
2、多信道通讯。GPRS /CDMA、以太网等,所有通讯方式可以同时使用,具有极高的通讯可靠性。
  3、出厂标配为LAN通讯方式。
4、备用电源系统。当AC220掉电时,将自动切换到备用电池供电。可持续工作时间大于8小时。
5、具有报警功能。按照设置的报警上、下限触发报警功能,可以及时上报到中心机,且报警出现时自动按设定间隔时间记录监测数据。并具有报警使能开关设置。
  6、显示下端仪器的工作状态。数据采集仪自带8个按键、8位数码管以及8个状态指示灯。可在现场设置工作参数、指示设备的运行状态和显示采集到现场数据,并且设置参数时需要密码识别。
  7、数据存储采用FLASH芯片。数据存储量大,可存储8M的历史数据。按照国家标准通讯协议,分别保存分钟数据、小时数据、日数据。
  8、标配4个可配置的数据串口(RS232或者RS485),用于数据采集和对仪器的控制。
  9、接口全部采用光电隔离设计。
  10、通讯协议符合国家环保总局最新发布的“污染源在线自动监控  (监测)系统数据传输和接口标准技术规范”及其编制说明。(HJ/T212-2005,2006年2月1日发布)
  11、透明传输

技术指标:
1、模拟量接口:用于采集下端设备的数据。
 #10路模拟量测量输入通道。
 #输入信号: 4-20mA、兼容 0-20mA、0-5V、1-5V信号。
 #测量误差:≤0.2%。
 #模拟通道量化处理可实现最多10个环保设施监测(包
                    括数据采集仪自身状态)。
                    模拟电流输入≥8mA,代表设施为运行状态,否则为停止状态。
2、数字接口:用于采集现场监测仪器数据或远程控制。
 #提供四路可配置三线制串口。
 #支持MODBUS、ProFiBUS、HART协议。
3、通讯接口:用于和上端数据监控中心实现数据交互。
 #以太网接口。
 #GPRS/CDMA 。
4、控制用I/O接口及远程控制功能。
 #4路输入信号PLC方式,为电流信号(24V/5mA)。
 #4路继电器输出驱动能力为AC250V/3A。
 #在上端软件控制下,可以实现对连接数采仪串口的监测仪器进行透明通讯,从而进行对监测仪器的控制和工作状态的读取。
5、电源输出:提供隔离DC24V/0.5A,用于给外部传感器等供电。
6、数据存储(条):
设备日运行时间  30
      报警数据        2500
      分钟数据        150
      小时数据        180
      日数据          633
7、数据存储和发送间隔时间设置(单位:秒):
             报警数据  大于10
             实时数据  大于10
             分钟数据  可设置上报间隔
             小时数据  整点自动上报
             日数据   可设置上报时间(远程修改),默认00:00自动上报
8、具有通讯使能设置,有效减少GPRS/CDMA/LAN不必要的数据流量开支
    本产品通过了兵器工业第一环境模拟与可靠性试验中心的综合试验和电磁兼容性检测,该中心通过了中国实验室国家认可委员会(CNAL)实验室认可(证书号:NO.L1490)和拥有计量认证资格(MA);通过中国兵器装备集团摩托车检测技术研究所的射频电磁场辐射抗扰度测试项目的测试,试验结果符合GB/T 17626.3-2006的A类要求;通过环境保护部环境监测仪器质量监督检测中心的认证检测,产品性能指标符合“污染源在线自动监控(监测)数据采集传输仪技术要求(HJ 477-2009)”标准中相关条款要求;具有中国环境保护产业协会(北京)认证中心颁发的中国环境保护产品认证证书。
 工作环境:温度  -20℃ ~+60℃, 湿度  ≤ 95%。
 供电电源:220VAC±15% ,50HZ。
 设备功率 < 30W。
 防水等级为IP63。
 安装环境的机械振动要求符合GBT2423.10,请避免安装在强烈振动的环境中。
 电磁兼容性(防电快速瞬变脉冲群干扰,防静电放电干扰,防射频电磁场辐射干扰,防浪涌冲击干扰)符合III等级要求; 防电压暂降,短时中断和电压变化干扰符合0%等级要求。
 外形尺寸(mm)
400×220×89
 重量
6.2Kg
